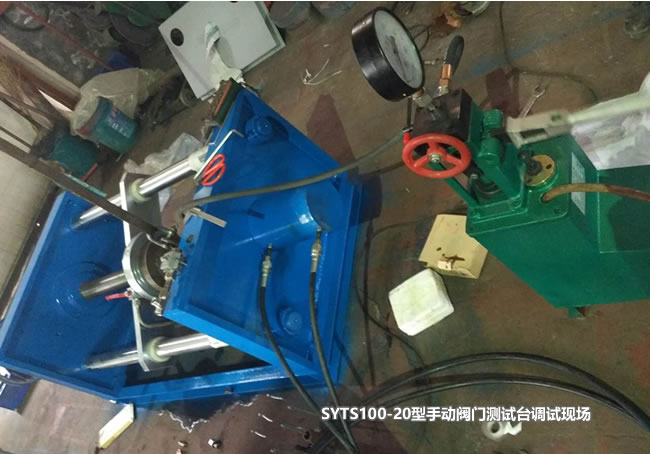

SYTS100-20型手動閥門測試臺調試現場
SYTS100-20型手動閥門測試臺主要技術參數
被測閥門公稱通徑DN： 20-250毫米直通式法蘭連接閥門。
測試壓力Pc：不大于32MPa
液 壓 用 油 ：N46號液壓油
油 溫：15℃---60℃
試驗介質：水（允許加防銹劑）、煤油或粘度不大于水的
試驗溫度（環境溫度）：5℃～40℃
夾持距離：750mm
夾持力：30(T) 夾緊油缸的壓力值不得超過20MPa。
SYTS100-20型手動閥門測試臺操作方法
（一）SYTS100-20型手動閥門測試臺操作前準備工作：
1、管路連接：
①將手動油泵油管連接到設備油缸相應接口上。
②手動試壓泵水管連接到設備相應的接口上。
③水源接口與水龍頭連接。
2、注液：
①將手動油泵油箱注滿油；
②手動試壓泵水箱注滿水。
（二）夾緊閥門：
1、將密封盤裝在設備上。轉動夾緊手輪將空檔調至適當寬度。吊被測閥門至設備空檔位置，旋轉夾緊手輪夾緊閥門不致掉落。
2、手動力作用在手動油泵壓桿上，帶動油泵柱塞作往復運動，使油缸達到相應壓力（見壓力對照表）停止作用即可。（手動油泵具體操作請參見手動油泵說明書）
（三）SYTS100-20型手動閥門測試臺閥門壓力測試：
1、關閉手動試壓泵放水閥，打開控制閥針，然后壓動操作手柄上下運動，使柱塞作往復運動，用力要均勻避免沖擊。觀察壓力表，使其達到測試壓力。擰緊控制閥手輪，關閉控制閥針，使被測閥門與泵隔絕，在規定時間內壓力表讀數符合要求即可。（手動試壓泵具體操作請參見手動試壓泵說明書）
2、試壓完畢后，應先松開控制閥針，后松開放水閥針。注：松開手輪時，應緩慢均勻，避免突然打開使壓力表受沖擊而損壞。（手動試壓泵具體操作請參見手動試壓泵說明書）
（四）閥門的拆卸：
搬動手動油泵換向閥至中位檔，泄掉壓力，反方向旋轉夾緊手輪，松開并取下閥門，搬動手動油泵換向閥至退回檔，手動力作用在手動油泵壓桿上，帶動油泵柱塞往復運動，使油缸退回。（手動油泵具體操作請參見手動油泵說明書）
|
